Verschiedene Kennblätter für Solex 36-40 Fallstromvergaser - jeweils vorn und hinten. Passend für Mercedes


und weitere Kennblätter...


Solex 34 PICB für Mercedes 180 b

Solex 34 PICB für Mercedes 180 c

Solex 34 PICB für Mercedes 190 c

Solex 34 PICB für Mercedes 220 b



Solex 38 PDSI-2 Zweivergaseranlage für Mercedes 200

Solex 38 PDSI-2 Zweivergaseranlage für Mercedes 230/6

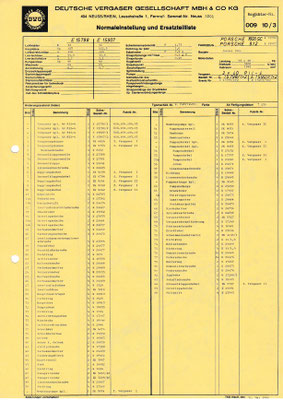

Porsche 912

Porsche 912

Porsche 912

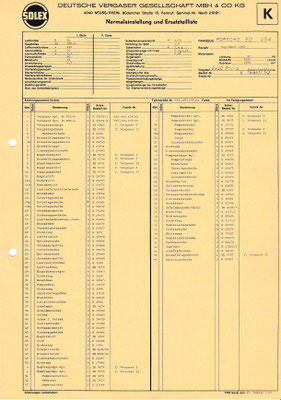

und noch einmal Porsche 912


Für Porsche 356/912 und auch Käfer- alle leicht unterschiedlich - oder auch nicht...?


Für Porsche 911

Zenith 40 TIN

Zenith 40 TIN

Abgasausführung USA

Zenith 40 TIN

Zenith 32 NDIX



Noch ein Kennblatt für die Solex 40PII-4 dieses mal nicht für den 912er- wobei die Bestückung kaum abweicht.





















Die Überarbeitung solcher Vergaser wird hier beschrieben

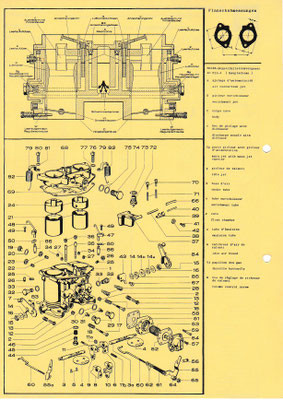

Hier die Explosionszeichnung für den Vergaser- gut zu sehen die einteilige Drosselklappenwelle.























Und hier ist auch noch etws Interessantes


Die Solex 40PII-4 Doppelfallstromvergaser- egal ob die Ältere Variante mit den einteiligen Drosselklappenwellen oder die neuere Version mit geteilter Drosseklappenwelle- unterscheiden sich in der Bedüsung wenig, wenn alles noch original ist.

Die Vergaser mit einteiligen Wellen haben 1,8er Leerlaufluftdüsen, die Hauptdüsen sind meist 115/120er.

Die Vergaser mit geteilten Wellen haben 1,1er Leerlaufluftdüsen, die Hauptdüsen sind allgemein etws größer 122er bis 127,5er. Sitzt das Teil auf einem Käfer sind eigentlich immer noch größere Hauptdüsen nötig- 135er z.B.



Leichte Abweichungen gibt es noch bei den Pumpendüsen 40er bzw. 50er und den Einspritzröhrchen 35er bzw. 40er.

Leerlaufdüsen sind meist 55er bzw 57,5er oder 50er.



Die Betätigungshebel sind für die beiden Porsche-Varianten und für den Käfer nochmals anders.

Die Hebelei für die Betätigung der Beschleunigerpumpe unterscheidet sich allerdings stark.


Hier sind unter den Autonamen weitere Kennblätter zu finden

verschiedene alte Audimaten
verschiedene alte Audimaten
Bei Mercedes Weg......en
Bei Mercedes Weg......en
die Capri`s waren toll
die Capri`s waren toll
und meine TT`s waren geil
und meine TT`s waren geil
GT, Monza und das war`s
GT, Monza und das war`s
Wagen für`s Volk
Wagen für`s Volk

Viele Kennblätter, aber nicht weiter sortiert- wer etwas sucht und Geduld hat- nur zu...!

Und das ist auch nur kleiner Teil, aber es macht einfach zu viel Mühe,  alles zu digitalisieren.
